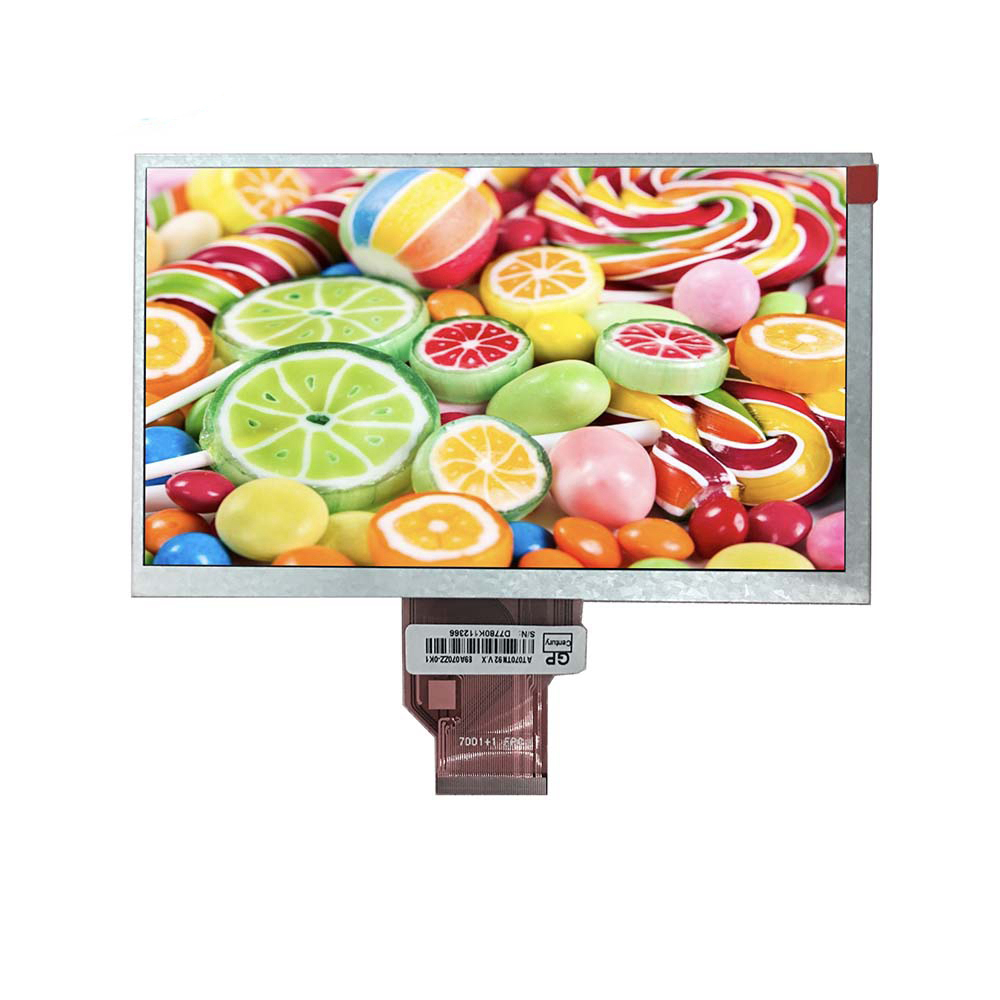

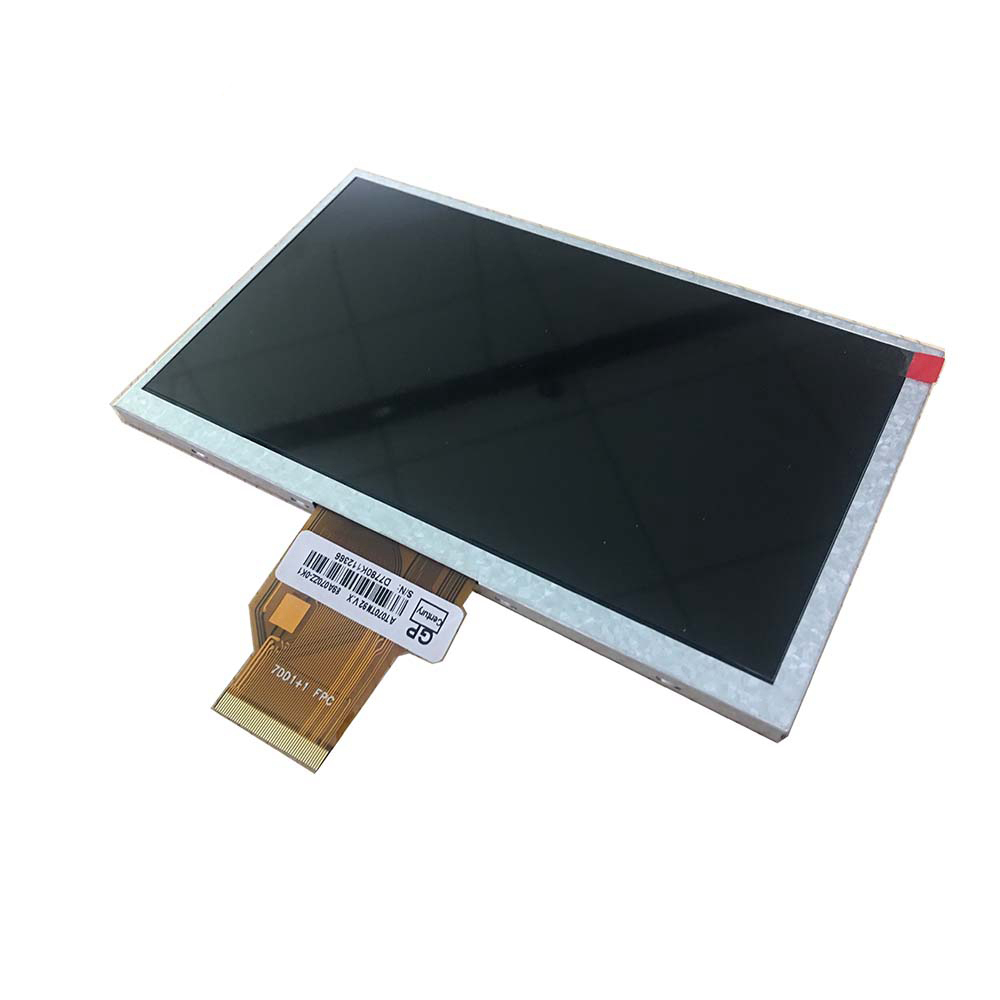

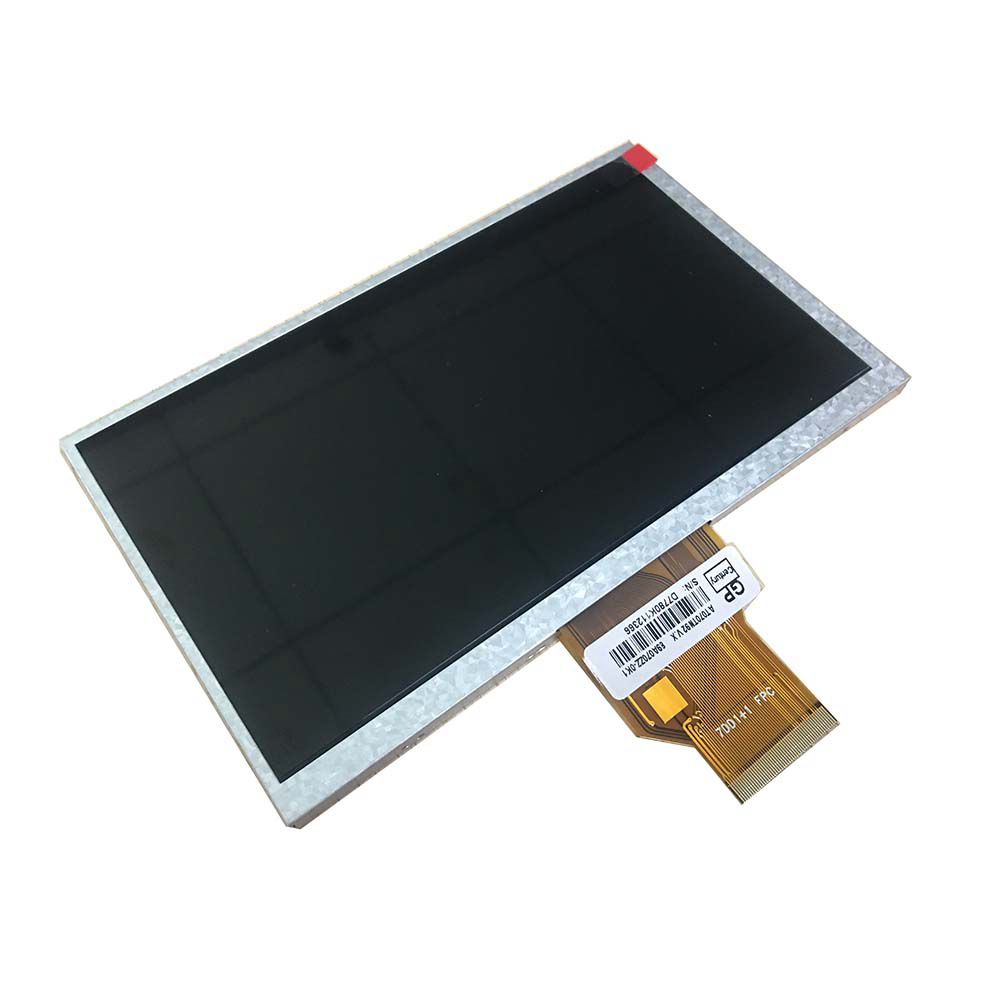

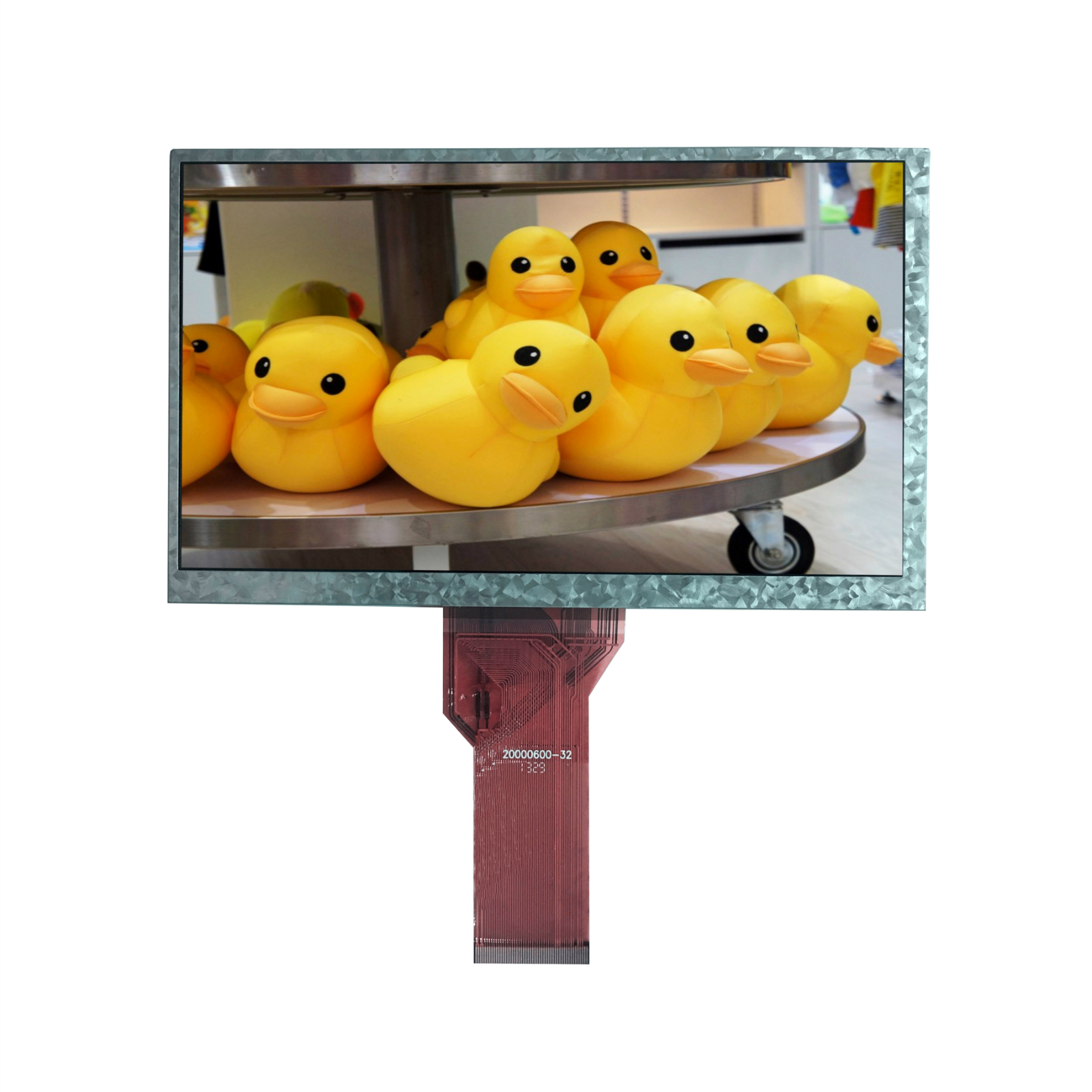

产品名称 | 7英寸TFT液晶显示模组 | 7英寸TFT液晶显示模组 | 7英寸TFT液晶显示模组 | 7英寸TFT液晶显示模组 | 7英寸TFT液晶显示模组 | 7英寸TFT液晶显示模组 |
模组型号 | JWS07035EWVCTE-18L | JWS07035EWVCTE-27L | JWS07057EWVCTE-15L | JWS07057EWVCTE-27L | JWS07057EWVCPE-27L | JWS07057EWVCPEIPS-27L |
分辨率 | 800(RGB)×480 | 800(RGB)×480 | 800(RGB)×480 | 800(RGB)×480 | 1024(RGB)×600 | 1024(RGB)×600 |
一方面配给 | 16:9 | 16:9 | 16:9 | 16:9 | 16:9 | 16:9 |
对比度 | 500:1 (Typ.) (TM) | 500:1 (Typ.) (TM) | 500:1 (Typ.) (TM) | 500:1 (Typ.) (TM) | 800:1 (Typ.) (TM) | 800:1 (Typ.) (TM) |
外观尺寸 | 164.9(W)×100(H) ×3.5(T) | 164.9(W)×100(H) ×3.5(T) | 164.9(W)×100(H) ×5.7(T) | 164.9(W)×100(H) ×5.7(T) | 164.9(W)×100(H) ×5.7(T) | 164.9(W)×100(H) ×5.7(T) |
显示区域(A.A) | 154.08(W)×85.92(H) | 154.08(W)×85.92(H) | 154.08(W)×85.92(H) | 154.08(W)×85.92(H) | 154.08(W)×85.92(H) | 154.08(W)×85.92(H) |
亮度 | 200cd/m² | 350cd/m² | 250cd/m² | 420cd/m² | 400cd/m² | 400cd/m² |
视角 | 70/70/50/70 | 70/70/50/70 | 70/70/50/70 | 70/70/50/70 | 70/70/50/70 | 85/85/85/85 |
观察方向 | 6 O’ clock | 6 O’ clock | 6 O’ clock | 6 O’ clock | 6 O’ clock | 全视角 |
颜色深度 | 16.7M , 60% | 16.7M , 60% | 16.7M , 60% | 16.7M , 60% | 16.7M , 60% | 16.7M , 60% |
模块的重量 | 150.0g | 150.0g | 150.0g | 150.0g | 150.0g | 150.0g |
接口 | 50 pins Parallel RGB (1 ch, 6/8-bit) , FPC | 50 pins Parallel RGB (1 ch, 6/8-bit) , FPC | 50 pins Parallel RGB (1 ch, 6/8-bit) , FPC | 50 pins Parallel RGB (1 ch, 6/8-bit) , FPC | 50 pins Parallel RGB (1 ch, 6/8-bit) , FPC | 50 pins Parallel RGB (1 ch, 6/8-bit) , FPC |
驱动屏幕电压 | 9.9V | 9.9V | 9.9V | 9.9V | 9.9V | 9.9V |
背光电源电流 | 120 mA | 180 mA | 100 mA | 180 mA | 180 mA | 180 mA |
工作温度范围 | -20 ~ 70 °C | -20 ~ 70 °C | -20 ~ 70 °C | -20 ~ 70 °C | -20 ~ 70 °C | -20 ~ 70 °C |
储存温度范围 | -30 ~ 80 °C | -30 ~ 80 °C | -30 ~ 80 °C | -30 ~ 80 °C | -30 ~ 80 °C | -30 ~ 80 °C |
响应时间 | 10/15 (Typ.)(Tr/Td) ms | 10/15 (Typ.)(Tr/Td) ms | 10/15 (Typ.)(Tr/Td) ms | 10/15 (Typ.)(Tr/Td) ms | 10/15 (Typ.)(Tr/Td) ms | 10/15 (Typ.)(Tr/Td) ms |
显示模式 | TN,通常白色,递送的 | TN,通常白色,递送的 | TN,通常白色,递送的 | TN,通常白色,递送的 | TN,通常白色,递送的 | TN,通常白色,递送的 |
